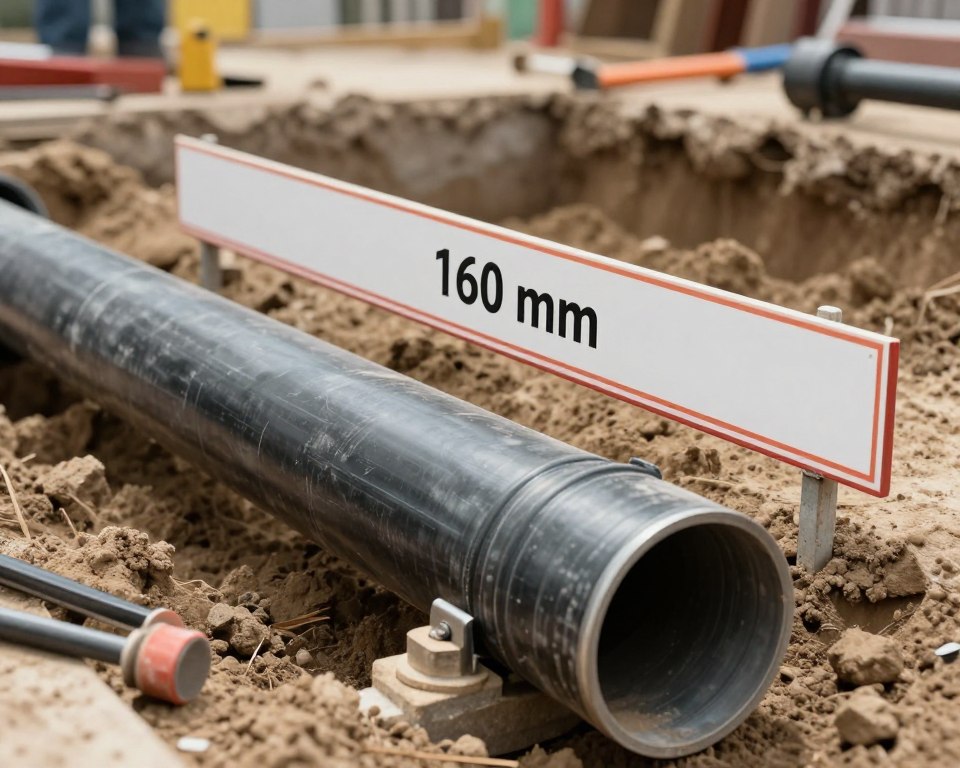

Minimalny spadek dla rury 160 – Poradnik instalacji

Prawidłowa instalacja kanalizacyjna w Twoim domu to podstawa komfortu i bezpieczeństwa. Jednym z najważniejszych parametrów technicznych jest nachylenie przewodów odprowadzających ścieki. Bez odpowiedniego spadku nawet najlepsza rura 160 mm nie zapewni skutecznego działania systemu.

Zgodnie z polskimi normami budowlanymi, każdy metr przewodu kanalizacyjnego powinien być zamontowany z nachyleniem wynoszącym minimum 0,5%. W praktyce oznacza to różnicę wysokości 5 milimetrów na każdy metr długości.

Taka wartość gwarantuje prędkość przepływu na poziomie około 0,7 metra na sekundę. To umożliwia samooczyszczanie się instalacji.

Zbyt małe nachylenie prowadzi do gromadzenia się osadów i zatorów. Nadmierne może powodować hałas i przyspieszony износ.

Niewłaściwie wykonana instalacja generuje nieprzyjemne zapachy i wymaga częstych, kosztownych napraw. Dlatego zrozumienie tego zagadnienia jest kluczowe przed rozpoczęciem prac montażowych w Twoim obiekcie.

Najważniejsze informacje

• Minimalny spadek dla przewodu o średnicy 160 mm wynosi 0,5%, czyli 5 mm na każdy metr długości
• Prawidłowe nachylenie zapewnia prędkość przepływu na poziomie 0,7 m/s, wystarczającą do samooczyszczania
• Zbyt małe nachylenie powoduje zatykanie się instalacji i gromadzenie osadów
• Nadmierny spadek prowadzi do hałasu, rozdzielania frakcji ścieków i przyspieszonego zużycia rur
• Polskie normy budowlane precyzyjnie określają wymagania dotyczące spadku kanalizacji grawitacyjnej
• Nieprawidłowy montaż generuje nieprzyjemne zapachy i wymaga kosztownych napraw

Dlaczego spadek jest kluczowy dla rur 160?

Planujesz instalację kanalizacyjną? Nachylenie rury 160 mm wymaga szczególnej uwagi. To kluczowy parametr, który decyduje o sprawności całego systemu.

Właściwy spadek zapewnia odpowiednią prędkość przepływu ścieków. System działa wtedy przez cały czas użytkowania bez problemów.

Prawidłowo zaprojektowany spadek rury kanalizacyjnej 160 generuje prędkość około 0,7 metra na sekundę. Ta wartość nie jest przypadkowa.

Przy takiej prędkości woda unosi cząstki stałe i tłuszcze. System zyskuje zdolność samooczyszczania. To eliminuje konieczność częstych napraw.

Mechanizm fizyczny przepływu grawitacyjnego w rurach opiera się na prostej zasadzie. Różnica wysokości między początkiem a końcem tworzy siłę napędową. Energia potencjalna zamienia się na energię kinetyczną.

Zbyt mały spadek, poniżej 0,5%, prowadzi do problemów. Przepływ staje się zbyt wolny. Cięższe cząstki osiadają na dnie rury.

W krótkim czasie tworzy się warstwa osadów. Na ich powierzchni rozwija się biofilm – lepka substancja biologiczna. To zwęża światło rury.

Instalacja kanalizacyjna z niewystarczającym spadkiem wymaga czyszczenia nawet 3-4 razy częściej niż system zaprojektowany zgodnie z normami.

Konsekwencje niedostatecznego nachylenia obejmują:

• Gromadzenie się osadów w najniższych punktach instalacji
• Powstawanie nieprzyjemnych zapachów w pomieszczeniach sanitarnych
• Tworzenie się zatorów wymagających mechanicznego udrażniania
• Rozwój bakterii beztlenowych produkujących szkodliwe gazy
• Zwiększone ryzyko cofania się ścieków podczas dużego obciążenia systemu

Z drugiej strony, nadmierny spadek powyżej 15% również generuje problemy. Woda odpływa z dużą prędkością. Pozostawia za sobą cięższe zanieczyszczenia.

Powstaje zjawisko separacji faz – ciekła część wyprzedza frakcję stałą. Papier toaletowy i resztki jedzenia osadzają się w rurze. Dzieje się to mimo dużej ilości płynącej wody.

Zbyt szybki przepływ generuje znaczny hałas w instalacji. Uderzenia wody przenoszą się na konstrukcję budynku. W godzinach nocnych może to być szczególnie uciążliwe.

Minimalny spadek rury kanalizacyjnej 160 wynosi od 0,5% do 1%. Wartość optymalna mieści się w przedziale 1-2%. To oznacza 10-20 milimetrów na każdy metr długości.

Niektórzy specjaliści rekomendują nawet 2-3 centymetry na metr. Dobór wartości zależy od obciążenia systemu. Ważne są też lokalne warunki gruntowe.

Niewłaściwe nachylenie rury 160 wpływa na trwałość instalacji. Długotrwałe zaleganie ścieków przyspiesza korozję materiałów. Dotyczy to szczególnie rur metalowych.

Nawet rury PVC mogą ulegać deformacji. Wpływa na to ciągły nacisk osadów i agresywne substancje chemiczne. Nieprawidłowy spadek może prowadzić do podmywania fundamentów budynku.

Problemy z pionami kanalizacyjnymi często wynikają z nieprawidłowego spadku. Gdy odprowadzanie ze skrzynek działa niewłaściwie, cały pion ma problemy. To prowadzi do ssania wody z syfonów.

Zapachy kanalizacyjne przedostają się wtedy do pomieszczeń. Przestrzeganie norm dotyczących minimalnego spadku chroni przed tymi problemami. Unikniesz kosztownych i uciążliwych napraw.

Długoletnia praktyka instalacyjna potwierdza wartość prawidłowego projektowania. Inwestycja w prawidłowe zaprojektowanie spadków zwraca się wielokrotnie. System działający zgodnie z zasadami hydrauliki wymaga minimum uwagi.

Jak obliczyć minimalny spadek dla rury 160?

Matematyka w instalacjach kanalizacyjnych jest prostsza, niż Ci się wydaje. Obliczanie spadku rury 160 opiera się na jednym podstawowym wzorze. Poznanie tej metody pozwoli Ci samodzielnie zaprojektować prawidłową instalację.

Podstawowy wzór do obliczania nachylenia wygląda następująco: Spadek (%) = (Różnica wysokości [cm] / Długość rury [cm]) × 100. Ten prosty schemat matematyczny jest kluczem do wszystkich dalszych obliczeń. Zapamiętaj go, ponieważ będziesz go używać przy każdym etapie planowania.

Proces obliczania spadku składa się z trzech podstawowych kroków. Najpierw zmierz całkowitą długość planowanej instalacji używając taśmy mierniczej. Następnie określ różnicę wysokości między punktem początkowym a końcowym.

Na końcu podstaw zmierzone wartości do wzoru i wykonaj obliczenia. Pamiętaj, że wszystkie wymiary muszą być wyrażone w tych samych jednostkach. Najlepiej stosuj centymetry.

Przyjrzyjmy się praktycznemu przykładowi obliczeń. Jeśli Twoja rura ma długość 10 metrów (1000 cm), a różnica wysokości wynosi 5 cm, to obliczenia wyglądają tak: Spadek = (5 cm / 1000 cm) × 100 = 0,5%. Ten spadek procentowy rury 160 jest wartością minimalną akceptowalną dla tego typu instalacji.

Wartości minimalne i optymalne różnią się w zależności od źródła. Minimalny spadek dla rury 160 mm wynosi zazwyczaj 0,5% (5 mm na metr). Niektóre standardy techniczne zalecają jednak 1-2% (10-20 mm na metr długości).

Dla pewności działania Twojej instalacji zalecany jest optymalny spadek wynoszący 2-3 cm na metr bieżący. Ta wartość gwarantuje sprawny przepływ ścieków nawet przy większym obciążeniu systemu.

Konwersja wartości procentowych na konkretne wymiary jest niezbędna podczas montażu. Sprawdź poniższą tabelę, która ułatwi Ci praktyczne zastosowanie obliczeń:

Podczas pomiarów wykorzystaj profesjonalne narzędzia pomiarowe. Poziomica laserowa zapewnia najwyższą precyzję i pozwala na szybkie określenie różnic wysokości. Poziomica wężowa sprawdzi się przy dłuższych odcinkach i trudnym terenie.

Tradycyjna poziomica budowlana z podziałką jest pomocna przy krótszych odcinkach wewnątrz budynku. Wybór narzędzia zależy od długości instalacji i warunków terenowych.

Uwzględnij naturalne ukształtowanie terenu podczas projektowania instalacji zewnętrznych. Jeśli teren jest naturalnie pochylony, możesz wykorzystać to nachylenie. W przypadku płaskiego terenu będziesz musiał stworzyć odpowiedni spadek sztucznie.

Typowe błędy podczas obliczeń obejmują mieszanie jednostek miary oraz pomijanie nierówności terenu. Zawsze przeliczaj wszystkie wartości na jedną jednostkę przed podstawieniem do wzoru. Dokładnie sprawdzaj również poziom gruntu na całej długości planowanej instalacji.

Zastosuj większy spadek niż minimalny w szczególnych przypadkach. Krótkie odcinki rur (poniżej 5 metrów) wymagają nachylenia minimum 2%. Instalacje przewidujące duże ilości odpadów stałych również potrzebują większego spadku.

Nieregularne ukształtowanie terenu z licznymi wzniesieniami i obniżeniami wymaga indywidualnego podejścia. W takich sytuacjach podziel instalację na krótsze odcinki. Oblicz spadek dla każdego z nich osobno.

Dokumentowanie obliczeń jest wymagane przez polskie przepisy budowlane. Przygotuj szczegółowy rysunek techniczny z zaznaczonymi wszystkimi wymiarami. Zapisz również wszystkie obliczenia w projekcie wykonawczym instalacji.

Zachowaj kopie wszystkich pomiarów i obliczeń na potrzeby przyszłych przeglądów lub modernizacji. Ta dokumentacja może okazać się nieoceniona podczas ewentualnych napraw. Przyda się także przy rozbudowie systemu kanalizacyjnego.

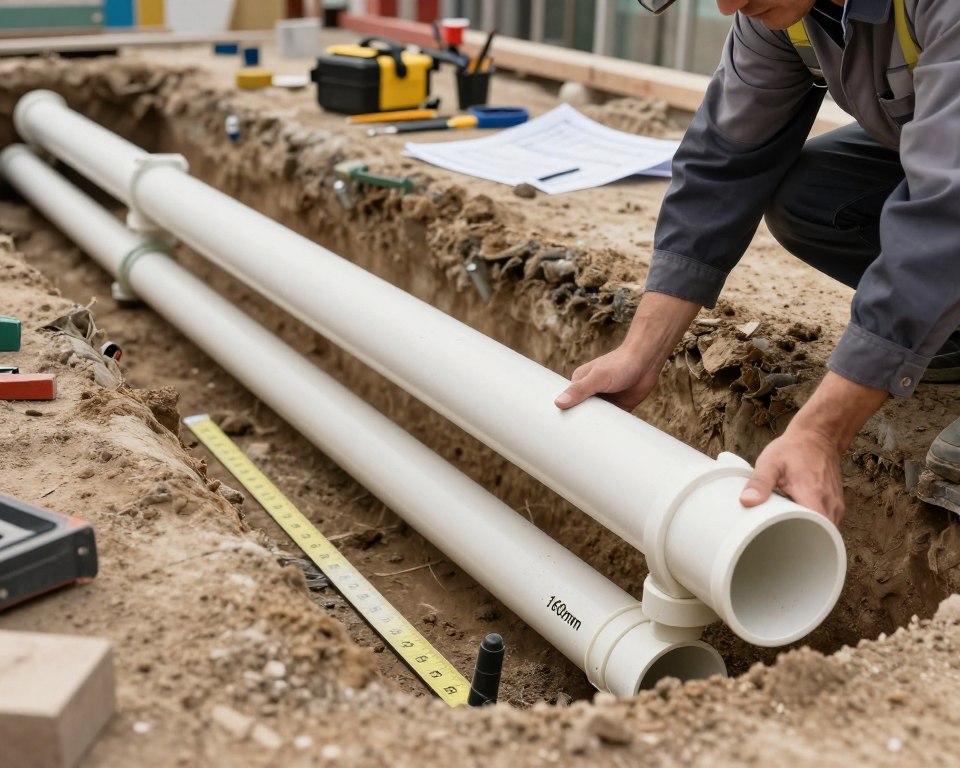

Jak zainstalować rury 160 z odpowiednim spadkiem?

Instalacja rur o średnicy 160 mm wymaga zachowania właściwego kąta spadku rury PVC 160. To fundament sprawnie działającego systemu kanalizacyjnego. Proces wymaga precyzyjnego planowania i właściwych technik montażowych.

Przestrzeganie sprawdzonych procedur zapewni długotrwałą i bezawaryjną pracę całej instalacji.

Przed rozpoczęciem prac musisz dokładnie zaplanować trasę prowadzenia rur. Uwzględnij lokalizację punktów odpływowych, przeszkód terenowych oraz innych instalacji podziemnych. Właściwe przygotowanie trasy eliminuje konieczność kosztownych poprawek w późniejszych etapach.

Przestrzeganie norm spadku rury 160 gwarantuje zgodność instalacji z wymaganiami technicznymi obowiązującymi w Polsce. Regulacje określają minimalne wartości nachylenia dla różnych typów systemów kanalizacyjnych. Zawsze weryfikuj aktualne normy przed rozpoczęciem montażu.

Przygotowanie podłoża i wykopu

Podłoże pod rurę powinno być stabilne i równomiernie nachylone na całej długości trasy. Nierówności gruntu mogą prowadzić do lokalnych zagłębień, w których gromadzi się woda. Starannie wyrównane podłoże zapobiega takim problemom przez całe lata użytkowania.

Wykop pod rury 160 mm musi mieć odpowiednie wymiary. Szerokość wykopu powinna wynosić co najmniej 70 mm z każdej strony rury. Taka przestrzeń umożliwia prawidłowe ułożenie rur i późniejsze zasypanie.

Do precyzyjnego wyregulowania nachylenia wykorzystaj piasek lub drobny żwir. Materiały te pozwalają na dokładne dostosowanie poziomu podłoża. Warstwa wyrównawcza powinna mieć grubość 10-15 cm i być starannie zagęszczona.

Narzędzia niezbędne podczas montażu

Profesjonalna instalacja wymaga odpowiedniego wyposażenia. Poniższa lista zawiera najważniejsze narzędzia potrzebne do prawidłowego wykonania prac:

• Poziomnica laserowa lub cyfrowa – pozwala na precyzyjną kontrolę nachylenia na całej długości trasy
• Taśma miernicza – służy do dokładnego odmierzania odległości między punktami mocowania
• Piła do rur PVC – umożliwia czyste i równe cięcie materiału
• Uchwyty i obejmy montażowe – zapewniają stabilne mocowanie rur do podłoża lub ścian
• Środki uszczelniające – gwarantują szczelność połączeń między elementami

Procedura instalacji krok po kroku

Proces montażu rur kanalizacyjnych o średnicy 160 mm składa się z pięciu głównych etapów. Każdy wymaga szczególnej uwagi i precyzji wykonania. Przestrzeganie kolejności działań zapewnia najlepsze rezultaty.

1. Planowanie trasy rur – określ przebieg instalacji, lokalizację punktów odpływowych i niezbędnych rewizji
2. Wykonanie wykopu – wykop musi uwzględniać minimalny spadek oraz odpowiednią głębokość zabezpieczającą przed przemarzaniem
3. Ułożenie rur z zachowaniem spadku – rury układaj z nachyleniem 2-3 cm na metr, kontrolując poziom za pomocą poziomicy
4. Instalacja zaworów napowietrzających – elementy te zapobiegają tworzeniu się podciśnienia w systemie kanalizacyjnym
5. Zakopywanie rur warstwami – zasypuj wykop etapami, zagęszczając każdą warstwę gruntu lub piasku

Podczas układania rur zwracaj szczególną uwagę na właściwe osiowanie elementów. Każdy odcinek powinien być idealnie wyrównany z poprzednim. Nawet niewielkie odchylenia mogą zakłócić przepływ ścieków.

Materiały stosowane w instalacjach

Wybór materiału rur zależy od specyfiki instalacji i warunków eksploatacyjnych. Każdy materiał charakteryzuje się innymi właściwościami technicznymi. Poniższa tabela przedstawia porównanie najpopularniejszych rozwiązań:

Materiał PVC pozostaje najpopularniejszym wyborem dla instalacji domowych. Oferuje optymalny stosunek ceny do jakości. Rury z tego tworzywa są lekkie i proste w obróbce.

Kąt spadku rury PVC 160 należy zachować zgodnie z wymogami producenta i normami.

Mocowanie i zabezpieczanie połączeń

Uchwyty i obejmy montażowe rozmieszczaj równomiernie na całej długości instalacji. Maksymalna odległość między punktami mocowania dla rur 160 mm wynosi zazwyczaj 1,5-2 metry. Zbyt rzadkie mocowanie może prowadzić do deformacji rur pod wpływem obciążeń.

Podczas łączenia poszczególnych odcinków starannie zabezpiecz styki. Użyj odpowiednich uszczelek gumowych lub środków klejowych zalecanych przez producenta. Sprawdź, czy każde połączenie jest szczelne przed zasypaniem wykopu.

Właściwe osiowanie elementów ma kluczowe znaczenie dla sprawności systemu. Użyj poziomnicy do weryfikacji, czy rura jest ułożona równolegle do zaprojektowanej trasy. Nawet małe odchylenia mogą kumulować się na dłuższych odcinkach.

Instalacja w różnych warunkach

Montaż rur wewnętrznych różni się od instalacji zewnętrznych. Wewnątrz budynków zwykle mocujesz rury do ścian lub sufitów za pomocą specjalnych uchwytów. Zewnętrzne odcinki układasz w wykopach, chronione przed uszkodzeniami mechanicznymi i warunkami atmosferycznymi.

Zachowaj bezpieczne odległości od innych instalacji podziemnych. Rury kanalizacyjne powinny znajdować się co najmniej 0,5 metra od przewodów wodociągowych. Taka separacja zapobiega zanieczyszczeniu wody pitnej w przypadku awarii.

Przeszkody terenowe wymagają zastosowania dodatkowych elementów, takich jak kolana czy trójniki rewizyjne. Każda zmiana kierunku powinna być dostępna do inspekcji. Normy spadku rury 160 muszą być zachowane również na odcinkach z łukami.

Zasypywanie i finalizacja prac

Wykop zasypuj stopniowo, tworząc warstwy o grubości 20-30 cm. Każdą warstwę zagęść mechanicznie lub ręcznie, w zależności od dostępnego sprzętu. Właściwe zagęszczenie gruntu zapobiega późniejszym osiadaniom terenu.

Pierwszą warstwę nad rurą wykonaj z drobnego piasku lub żwiru. Materiał ten chroni rurę przed uszkodzeniem przez większe kamienie. Dopiero następne warstwy możesz zasypywać gruntem rodzimym.

Po zakończeniu zasypywania oznacz przebieg trasy instalacji. Dokumentacja fotograficzna i szkice pomogą w przyszłości przy konserwacji lub rozbudowie systemu. Zachowaj wszystkie dokumenty techniczne dotyczące zastosowanych materiałów i wykonanych prac.

Utrzymanie i kontrola rur 160 po instalacji

Prawidłowo wykonana instalacja wymaga regularnych przeglądów. Sprawdzaj system co najmniej dwa razy w roku. Zwróć uwagę na szybkość odpływu wody oraz nietypowe dźwięki w rurach.

Kontroluj dostępne odcinki instalacji pod kątem nieszczelności. Wczesne wykrycie problemu oszczędza kosztów napraw.

Jeśli zauważysz cofanie się ścieków lub nieprzyjemne zapachy, może to sygnalizować problemy z instalacją. Sprawdź wtedy parametry systemu.

Czyszczenie rur zapobiega gromadzeniu się osadów. Metody mechaniczne sprawdzają się w rurach 160 mm. W trudniejszych przypadkach rozważ płukanie wysokociśnieniowe.

Unikaj agresywnych środków chemicznych. Mogą one uszkodzić powierzchnię rur.

Prowadź dokumentację wszystkich przeglądów i czynności konserwacyjnych. Zapisuj daty inspekcji, zauważone problemy i wykonane naprawy. Taka dokumentacja przydaje się podczas sprzedaży nieruchomości.

Zawory napowietrzające sprawdzaj regularnie. Ich prawidłowe działanie wpływa na cały system. Zainstalowany minimalny spadek kanalizacji 160 zachowa swoje parametry przez lata.

W przypadku poważnych problemów skontaktuj się z profesjonalistą. Kamerowanie rur pozwala zlokalizować usterki niedostępne wzrokowo. Systematyczna konserwacja przedłuża żywotność instalacji i minimalizuje ryzyko awarii.
